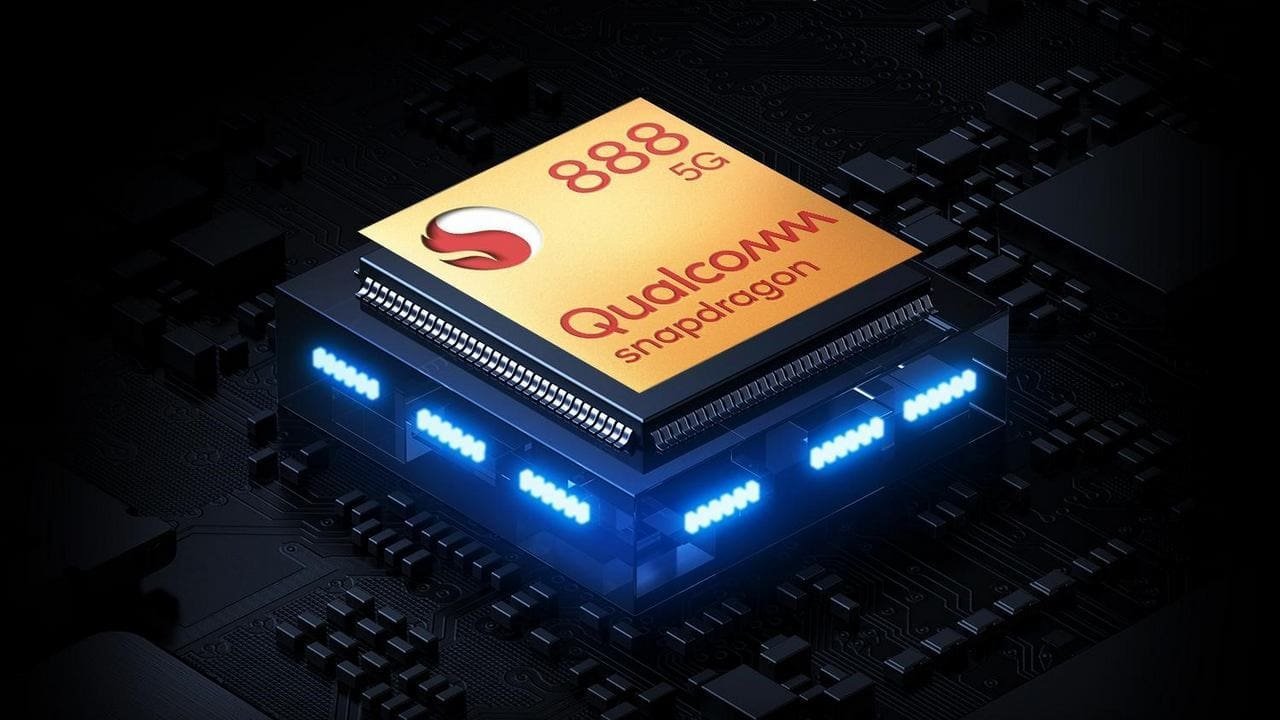

يُعد معالج كوالكوم سنابدراجون 888، الذي تم الكشف عنه في أواخر عام 2020، بمثابة قفزة نوعية وشريحة رائدة (Flagship) حددت معايير الأداء للهواتف الذكية عالية المستوى لعام 2021. تم تصنيعه بتقنية 5 نانومتر، وكان من أوائل المعالجات التي تبنت نواة الأداء الفائق Cortex-X1 الجديدة من ARM، ووعد بتقديم تحسينات كبيرة في قوة المعالجة، وقدرات الرسوميات مع Adreno 660، وتسريع الذكاء الاصطناعي، ودعم ميزات متطورة مثل تسجيل الفيديو بدقة 8K وذاكرة LPDDR5 السريعة. استهدف المعالج Qualcomm Snapdragon 888 أجهزة النخبة، مقدماً قوة خام هائلة للألعاب الثقيلة، وتعدد المهام المكثف، والتصوير الفوتوغرافي والفيديو المتقدم. ومع ذلك، اشتهر هذا المعالج أيضًا بتحدياته المتعلقة بإدارة الحرارة والأداء المستدام، وهو جانب سنناقشه بالتفصيل.
البنية المعمارية والتصنيع في سنابدراجون 888
دقة التصنيع: تم تصنيع المعالج باستخدام عملية 5 نانومتر (5nm LPE) بواسطة شركة سامسونج (Samsung Foundry). كانت هذه التقنية متقدمة جدًا وقت إطلاقها، مما سمح بدمج عدد هائل من الترانزستورات (حوالي 10.3 مليار) وتحسين الأداء وكفاءة الطاقة مقارنة بالجيل السابق (Snapdragon 865 المصنع بتقنية 7nm).
بنية المعالج والأنوية: يعتمد على بنية ARMv8.4-A ويستخدم تصميمًا ثلاثي المجموعات (Tri-Cluster) ثماني النواة لأول مرة في سلسلة سنابدراجون الرئيسية:
نواة واحدة فائقة الأداء: Kryo 680 Prime (المبنية على **Cortex-X1**) بتردد يصل إلى 2.84 جيجاهرتز، مخصصة للمهام القصوى التي تتطلب أقصى أداء لحظي.
ثلاث أنوية للأداء العالي: Kryo 680 Gold (المبنية على Cortex-A78) بتردد يصل إلى 2.42 جيجاهرتز، للمهام الثقيلة والمتعددة.
أربع أنوية للكفاءة: Kryo 680 Silver (المبنية على Cortex-A55) بتردد يصل إلى 1.8 جيجاهرتز، للمهام الخلفية والحفاظ على الطاقة.
كان استخدام نواة Cortex-X1 هو التغيير الأبرز الذي يهدف إلى تعزيز أداء النواة الواحدة بشكل كبير.
ذاكرة التخزين المؤقت (Cache): يحتوي على 512 كيلوبايت من ذاكرة L1 Cache، و 1 ميجابايت من ذاكرة L2 Cache، و 4 ميجابايت من ذاكرة L3 Cache المشتركة. تساهم هذه الأحجام الكبيرة نسبيًا في تسريع الوصول إلى البيانات وتحسين أداء المعالجة.
تصميم الطاقة الحرارية (TDP): يمتلك المعالج Qualcomm Snapdragon 888 قيمة تصميم طاقة حرارية (TDP) تقدر بـ 8 واط. تشير هذه القيمة المرتفعة نسبيًا إلى سحب طاقة كبير لتحقيق الأداء العالي، وهو ما كان له دور في تحديات الحرارة التي واجهت المعالج.
أداء وحدة المعالجة المركزية (CPU) في سنابدراجون 888
أداء النواة الواحدة والمتعددة: قدم المعالج قفزة كبيرة في أداء CPU مقارنة بسابقه. في اختبار GeekBench 6، يحقق حوالي 1427 نقطة في اختبار النواة الواحدة (بفضل نواة Cortex-X1) وحوالي 3423 نقطة في اختبار الأنوية المتعددة. في اختبار AnTuTu 10، يسجل قسم الـ CPU حوالي 244,750 نقطة. هذه الأرقام كانت تمثل قمة الأداء في عالم أندرويد عند إطلاقه.
التجربة الفعلية: ترجم هذا الأداء إلى تجربة استخدام فائقة السرعة والسلاسة في جميع المهام. فتح التطبيقات كان فوريًا، وتعدد المهام المكثف تم بسلاسة، واستجابة النظام كانت ممتازة، مما يوفر تجربة استخدام راقية في الهواتف التي تستخدم معالج سنابدراجون 888.
أداء الأنوية المختلفة: تتألق نواة X1 في المهام التي تستفيد من قوة النواة الواحدة (مثل بعض الألعاب وسرعة فتح التطبيقات)، بينما توفر أنوية A78 قوة للمهام المتعددة، وتحافظ أنوية A55 على الكفاءة.
مجموعة التعليمات: يدعم مجموعة تعليمات ARMv8.4-A الأحدث وقتها، مما يتيح الاستفادة من تحسينات برمجية وأمنية جديدة.
أداء معالج الرسوميات (GPU) في سنابدراجون 888
معالج الرسوميات المدمج: يحتوي المعالج على وحدة معالجة الرسوميات Adreno 660، والتي قدمت تحسينات كبيرة في الأداء مقارنة بـ Adreno 650.
التردد وعدد الوحدات: تعمل Adreno 660 بتردد يصل إلى 840 ميجاهرتز وتحتوي على عدد كبير جدًا من وحدات التظليل يبلغ 1024 وحدة (2 pipelines x 512 units).
القدرة الحسابية (FLOPS): تقدر القدرة الحسابية لهذه الوحدة بحوالي 1290.2 جيجافلوبس (Gigaflops)، وهو رقم هائل يعكس قوتها الرسومية الكبيرة.
نتائج اختبارات الأداء الرسومي: قدمت Adreno 660 أداءً رسوميًا رائدًا. في اختبار AnTuTu 10، يسجل قسم الـ GPU حوالي 305,779 نقطة. في اختبار 3DMark Wild Life، يحقق نتيجة ممتازة تبلغ حوالي 5824 نقطة.
**ولكن الأهم،** كانت **نسبة الاستقرار في اختبار 3DMark Wild Life منخفضة (63%)**، مما يشير بوضوح إلى **مشكلة كبيرة في الحفاظ على هذا الأداء العالي تحت الضغط المستمر بسبب الاختناق الحراري.**
أمثلة أداء الألعاب (متوسط FPS في البداية): قادرة على تشغيل معظم الألعاب بأعلى الإعدادات (Ultra) بمعدلات إطارات عالية جدًا (PUBG Mobile @ 83 FPS, CoD Mobile @ 60 FPS, Genshin Impact @ 58 FPS, WoT Blitz @ 112 FPS). لكن هذا الأداء قد ينخفض بشكل ملحوظ بعد فترة من اللعب بسبب الحرارة.
دعم واجهات برمجة التطبيقات (APIs): يدعم Vulkan 1.1, OpenCL 2.0, و DirectX 12.1، بالإضافة إلى ميزات Qualcomm Snapdragon Elite Gaming لتحسين تجربة اللعب.
قدرات الذكاء الاصطناعي (NPU) في سنابدراجون 888
وحدة المعالجة العصبية (NPU): يشتمل المعالج على الجيل السادس من محرك Qualcomm AI Engine، والذي يعتمد بشكل أساسي على معالج الإشارة الرقمية المتطور Hexagon 780.
دور الـ NPU: يقوم Hexagon 780 بتسريع مجموعة واسعة من مهام الذكاء الاصطناعي وتعلم الآلة بكفاءة عالية، مثل معالجة الصور والفيديو المتقدمة، والتعرف على الصوت واللغة الطبيعية، والألعاب الذكية، وتحسينات الأداء وعمر البطارية.
تحسين تجربة المستخدم: تساهم قدرات الذكاء الاصطناعي القوية في تقديم تجارب مستخدم أكثر ذكاءً وتفاعلية وسلاسة في مختلف التطبيقات والوظائف.
أرقام الأداء (TOPS): يقدم Hexagon 780 أداءً هائلاً يبلغ 26 تيرا عملية في الثانية (TOPS)، مما يمثل قفزة كبيرة مقارنة بالجيل السابق ويضعه في قمة أداء الذكاء الاصطناعي على الأجهزة المحمولة وقت إطلاقه.
دعم الذاكرة والتخزين في سنابدراجون 888
نوع ذاكرة الوصول العشوائي (RAM): يدعم ذاكرة LPDDR5 الحديثة والسريعة بتردد يصل إلى 3200 ميجاهرتز.
بنية الناقل وعرض النطاق الترددي: يستخدم ناقل ذاكرة بأربع قنوات 16 بت (4x 16 Bit)، مما يوفر عرض نطاق ترددي هائل للذاكرة يصل إلى 51.2 جيجابت في الثانية (Gbit/s). هذا العرض العالي ضروري لتغذية أنوية CPU و GPU القوية ودعم المهام المتعددة المكثفة.
الحد الأقصى لحجم الذاكرة: يدعم المعالج ما يصل إلى 24 جيجابايت من ذاكرة الوصول العشوائي LPDDR5، مما يتيح مرونة كبيرة للمصنعين في تزويد أجهزتهم الرائدة بكميات كبيرة من الذاكرة.
نوع واجهة التخزين: يدعم معالج سنابدراجون 888 واجهات التخزين السريعة UFS 3.0 و UFS 3.1، مما يضمن سرعات قراءة وكتابة عالية جدًا، وهو أمر حيوي لسرعة تحميل التطبيقات والألعاب ونقل الملفات الكبيرة.
قدرات الوسائط المتعددة (ISP) في سنابدراجون 888
معالج إشارة الصور (ISP): يضم معالج Spectra 580 ISP الثوري، والذي كان أول معالج ISP ثلاثي من كوالكوم، قادرًا على معالجة البيانات من ثلاث كاميرات في وقت واحد. يدعم كاميرا واحدة بدقة تصل إلى 200 ميجابكسل، أو كاميرات مزدوجة بدقة 25 ميجابكسل مع ZSL.
قدرات تسجيل الفيديو (Video Capture): **قفزة هائلة في قدرات الفيديو،** حيث يدعم تسجيل الفيديو بدقة تصل إلى **8K بمعدل 30 إطارًا في الثانية (8K@30fps)** و **4K بمعدل 120 إطارًا في الثانية (4K@120fps)** للتصوير البطيء عالي الجودة. كما يدعم HDR10+ و Dolby Vision لتسجيل الفيديو.
قدرات تشغيل الفيديو (Video Playback): قادر على تشغيل الفيديو بدقة تصل إلى 8K بمعدل 30 إطارًا في الثانية.
دعم ترميزات الفيديو (Video Codecs): يدعم الترميزات الشائعة مثل H.264 (AVC), H.265 (HEVC), VP8, و VP9. (لا يوجد دعم أصلي لـ AV1 وقتها).
دعم ترميزات الصوت (Audio Codecs): يدعم مجموعة واسعة من ترميزات الصوت الشائعة (AAC, MP3, WAV, etc.).
دعم الشاشة: يدعم شاشات بدقة تصل إلى 4K (3840 × 2160) بمعدل تحديث 60 هرتز، أو QHD+ بمعدلات تحديث أعلى (مثل 144Hz)، مما يتيح تجارب بصرية فائقة الدقة والسلاسة.
الاتصال والشبكات في سنابدراجون 888
مودم الاتصالات: يدمج مودم Snapdragon X60 5G المتطور، والذي تم تصنيعه أيضًا بتقنية 5 نانومتر لتحسين الكفاءة.
دعم شبكات الجيل الرابع (4G): يدعم LTE Cat. 22 بسرعات عالية جدًا.
دعم شبكات الجيل الخامس (5G): يوفر دعمًا شاملاً لشبكات 5G العالمية (Sub-6 GHz و mmWave) مع تجميع النطاقات عبر كليهما. سرعات التحميل النظرية القصوى تصل إلى 7.5 جيجابت في الثانية، وسرعات الرفع تصل إلى 3 جيجابت في الثانية.
دعم Wi-Fi: يدعم أحدث معايير Wi-Fi 6 و Wi-Fi 6E (على تردد 6GHz)، مما يوفر سرعات لاسلكية فائقة وزمن وصول منخفض في الشبكات المتوافقة.
دعم Bluetooth: يدعم إصدار Bluetooth 5.2 مع ميزات الصوت المتقدمة مثل aptX Adaptive و Snapdragon Sound.
دعم أنظمة الملاحة (Navigation): يدعم مجموعة شاملة ودقيقة من أنظمة تحديد المواقع: GPS (ثنائي التردد), GLONASS, Beidou, Galileo, QZSS, SBAS, و NAVIC.
كفاءة الطاقة والأداء المستدام في سنابدراجون 888
الكفاءة المعمارية: على الرغم من الانتقال إلى 5 نانومتر، فإن التركيز على الأداء الأقصى مع نواة Cortex-X1 القوية و Adreno 660، جنبًا إلى جنب مع عملية تصنيع سامسونج 5nm (التي اعتبرها البعض أقل كفاءة من TSMC 5nm)، أدى إلى معالج يستهلك طاقة كبيرة تحت الحمل.
تأثير TDP واستهلاك الطاقة: قيمة TDP المرتفعة (8 واط) تعني سحب طاقة كبير، مما يؤدي إلى توليد حرارة ملحوظة جدًا أثناء المهام المكثفة مثل الألعاب الطويلة أو تسجيل الفيديو بدقة 8K.
الأداء المستدام والاختناق الحراري: **هذه هي نقطة الضعف الأكثر شهرة للمعالج.** يعاني سنابدراجون 888 من اختناق حراري كبير تحت الحمل المستمر. **نسبة الاستقرار المنخفضة (63%) في 3DMark Wild Life** هي دليل رقمي على ذلك. في الاستخدام الفعلي، يعني هذا أن الأداء الرائع الذي يظهر في البداية ينخفض بشكل ملحوظ بعد فترة قصيرة للحفاظ على درجات الحرارة تحت السيطرة، مما يؤثر سلبًا على تجربة الألعاب الطويلة.
التأثير على عمر البطارية: بينما يمكن أن يكون المعالج فعالًا في المهام الخفيفة بفضل أنوية A55، فإن استهلاكه العالي للطاقة تحت الحمل يؤدي إلى استنزاف أسرع للبطارية مقارنة بالمعالجات الأكثر كفاءة أو الأقل قوة، خاصة أثناء الألعاب أو استخدام الكاميرا بكثافة.
الأداء العام ونتائج الاختبارات (Benchmarks) في سنابدراجون 888
ملخص نتائج الاختبارات:
AnTuTu 10: حوالي 913,477 نقطة (يظهر مدى قوته الخام).
GeekBench 6: حوالي 1427 (Single-Core) / 3423 (Multi-Core).
3DMark Wild Life: حوالي 5824 نقطة (**مع استقرار 63% فقط**).
GeekBench 6 Compute (GPU): حوالي 5373 نقطة.
تحليل ومقارنة: تضعه هذه الأرقام (خاصة AnTuTu و GeekBench) في قمة الأداء لعام 2021، متفوقًا بشكل كبير على جيله السابق ومعظم المنافسين. كان يمثل قفزة حقيقية في القوة الخام لوحدة المعالجة المركزية والرسوميات والذكاء الاصطناعي. ومع ذلك، فإن رقم استقرار 3DMark المنخفض هو المؤشر الرئيسي على مشكلته الأساسية: صعوبة الحفاظ على هذا الأداء بسبب الحرارة.
الانعكاس على التجربة الشاملة: يوفر تجربة فائقة السرعة في الاستخدامات القصيرة والمتقطعة. الألعاب تعمل بمعدلات إطارات مذهلة في البداية. لكن التجربة قد تتدهور في الجلسات الطويلة بسبب انخفاض الأداء وارتفاع حرارة الجهاز. قدرات الكاميرا والاتصال والذاكرة ممتازة.
مؤشرات أخرى: واجه المعالج انتقادات واسعة بسبب مشكلة الحرارة، مما دفع البعض لتفضيل Snapdragon 870 (النسخة المحسنة من 865) الذي كان أكثر استقرارًا، أو انتظار الأجيال اللاحقة مثل Snapdragon 8+ Gen 1 التي عالجت هذه المشكلة بشكل كبير بالانتقال إلى تصنيع TSMC.
نقاط القوة في سنابدراجون 888
أداء CPU رائد (وقت إطلاقه): نواة Cortex-X1 وثلاث أنوية A78 توفر قوة معالجة هائلة.
أداء GPU رائد (وقت إطلاقه): Adreno 660 قادرة على تشغيل أصعب الألعاب بأعلى الإعدادات (في البداية).
قدرات ISP متقدمة جدًا: دعم 200MP، معالجة ثلاثية، وتسجيل فيديو 8K@30fps و 4K@120fps.
أداء NPU قوي جدًا (26 TOPS): قدرات ذكاء اصطناعي فائقة مع Hexagon 780.
دعم شاشات عالية الدقة والتحديث: يدعم 4K@60Hz أو QHD+@144Hz.
نقاط الضعف المحتملة في سنابدراجون 888
مشاكل حرارة واختناق حراري كبيرة: يؤدي إلى انخفاض كبير في الأداء المستدام تحت الحمل.
استهلاك طاقة مرتفع تحت الحمل: يؤثر سلبًا على عمر البطارية أثناء المهام المكثفة.
أداء مستدام ضعيف: نسبة استقرار منخفضة في اختبارات الإجهاد (مثل 63% في Wild Life).
يعتمد على عملية تصنيع Samsung 5nm: واجهت هذه العملية انتقادات مقارنة بـ TSMC المنافسة من حيث الكفاءة الحرارية.
تجربة لعب غير متسقة: تبدأ بأداء عالٍ ثم تنخفض بسبب الحرارة.
رأي موقعنا مرفون في سنابدراجون 888
يمثل معالج Qualcomm Snapdragon 888 قصة قوة هائلة تواجه تحديات كبيرة. عند إطلاقه، كان بلا شك وحشًا في الأداء، مقدماً قفزات نوعية في قوة المعالجة المركزية بفضل نواة Cortex-X1، وقوة رسومية مذهلة مع Adreno 660، وقدرات ذكاء اصطناعي رائدة، وميزات وسائط متعددة ثورية مثل تسجيل الفيديو بدقة 8K. دعم الذاكرة والتخزين فائق السرعة والاتصال المتطور عزز مكانته كرائد حقيقي. ومع ذلك، فإن هذا الأداء الخام الهائل جاء بتكلفة باهظة: استهلاك طاقة مرتفع وتوليد حرارة كبيرة، مما أدى إلى اختناق حراري ملحوظ وانخفاض كبير في الأداء المستدام. في رأينا، يعتبر سنابدراجون 888 معالجًا مثيرًا للإعجاب بقدراته القصوى، لكن مشاكله الحرارية أثرت بشكل كبير على التجربة الفعلية، خاصة للاعبين والمستخدمين الذين يضعون أجهزتهم تحت ضغط مستمر. بينما هو قادر على تقديم أداء فائق في دفعات قصيرة، فإن عدم قدرته على الحفاظ على هذا الأداء يجعله أقل مثالية مقارنة ببعض المعالجات اللاحقة (مثل 8+ Gen 1) أو حتى المعالجات السابقة الأكثر استقرارًا (مثل 870) للمستخدمين الذين يبحثون عن تجربة متسقة وموثوقة.
