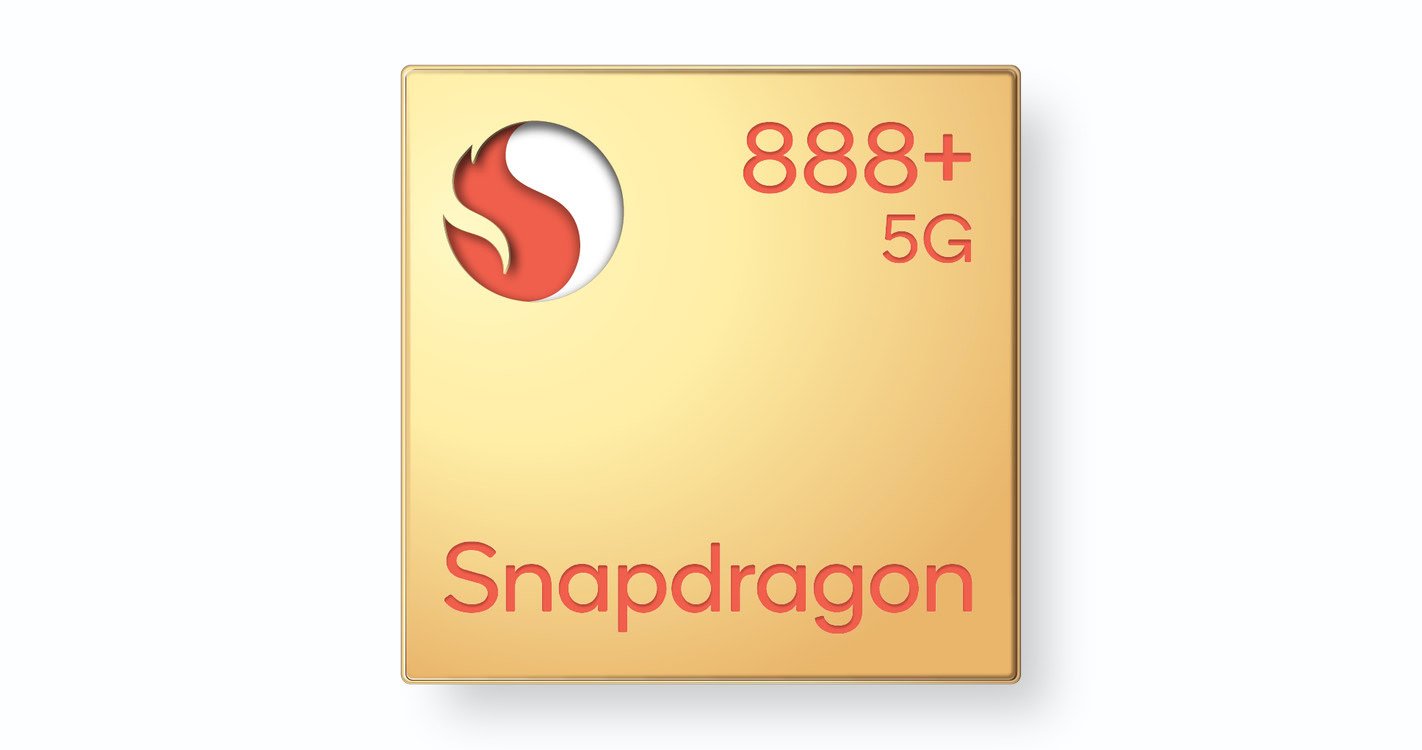

مراجعة معالج سنابدراجون 888 بلس | Qualcomm Snapdragon 888 Plus

• دقة التصنيع: تم تصنيع المعالج باستخدام نفس عملية 5 نانومتر (5nm LPE) من سامسونج مثل سنابدراجون 888 الأصلي، مع نفس العدد التقريبي للترانزستورات (حوالي 10.3 مليار).
• بنية المعالج والأنوية: يعتمد على بنية ARMv8.4-A ويستخدم نفس التصميم ثلاثي المجموعات (Tri-Cluster) ثماني النواة:
  • نواة واحدة فائقة الأداء: Kryo 680 Prime (المبنية على Cortex-X1) **بتردد أعلى يصل إلى 2.995 جيجاهرتز** (مقابل 2.84 جيجاهرتز في 888 الأصلي).
  • ثلاث أنوية للأداء العالي: Kryo 680 Gold (المبنية على Cortex-A78) بتردد 2.42 جيجاهرتز (نفس التردد).
  • أربع أنوية للكفاءة: Kryo 680 Silver (المبنية على Cortex-A55) بتردد 1.8 جيجاهرتز (نفس التردد).

  الزيادة في تردد نواة X1 هي التغيير الرئيسي في وحدة المعالجة المركزية.

• ذاكرة التخزين المؤقت (Cache): يحتفظ بنفس أحجام الكاش: 512 كيلوبايت L1، و 1 ميجابايت L2، و 4 ميجابايت L3 مشتركة.
• تصميم الطاقة الحرارية (TDP): يُقدر TDP بنفس القيمة المرتفعة للمعالج الأصلي، حوالي 8 واط. قد تؤدي زيادة تردد النواة الرئيسية إلى زيادة طفيفة في استهلاك الطاقة الأقصى والحرارة المتولدة.

• أداء النواة الواحدة والمتعددة: بفضل زيادة تردد نواة Cortex-X1 إلى ما يقارب 3.0 جيجاهرتز، يُظهر سنابدراجون 888 بلس تحسنًا ملحوظًا في أداء النواة الواحدة وتحسنًا طفيفًا في الأداء متعدد الأنوية. في اختبار GeekBench 6، يحقق حوالي 1550 نقطة في اختبار النواة الواحدة وحوالي 3887 نقطة في اختبار الأنوية المتعددة (أعلى من 1427 / 3423 للـ 888). في اختبار AnTuTu 10، يسجل قسم الـ CPU حوالي 268,887 نقطة (أعلى من ~245 ألف للـ 888).
• التجربة الفعلية: يترجم هذا التحسن إلى استجابة أسرع بشكل طفيف في المهام التي تعتمد على نواة واحدة (مثل فتح التطبيقات وبعض الألعاب) مقارنة بالـ 888 الأصلي. تظل التجربة العامة فائقة السرعة والسلاسة لمعالج رائد.
• أداء الأنوية المختلفة: تستفيد نواة X1 من التردد الأعلى لتقديم أداء أقصى أفضل، بينما تظل أنوية A78 و A55 تعمل بنفس الترددات لتقديم توازن بين الأداء والكفاءة.
• مجموعة التعليمات: يدعم نفس مجموعة تعليمات ARMv8.4-A.

• معالج الرسوميات المدمج: يستخدم نفس وحدة معالجة الرسوميات القوية Adreno 660 الموجودة في سنابدراجون 888.
• التردد وعدد الوحدات: تشير المواصفات إلى تردد أعلى قليلاً يبلغ 900 ميجاهرتز (مقابل 840 ميجاهرتز في 888)، مع نفس العدد الهائل من وحدات التظليل (1024 وحدة).
• القدرة الحسابية (FLOPS): بناءً على التردد الأعلى، تقدر القدرة الحسابية بحوالي 1382.4 جيجافلوبس (Gigaflops)، وهو تحسن طفيف عن الـ 888 الأصلي.
• نتائج اختبارات الأداء الرسومي: الأداء الرسومي يظل ممتازًا ولكنه يُظهر تناقضات في البيانات المتاحة. في اختبار AnTuTu 10، يسجل قسم الـ GPU حوالي 305,120 نقطة (مشابه جدًا لـ 888 الأصلي في المصدر). في اختبار 3DMark Wild Life، يحقق نتيجة 5462 نقطة (أقل بشكل غريب من 5824 للـ 888 في بيانات المصدر، قد يكون هذا بسبب اختلاف الأجهزة أو ظروف الاختبار).
  • **الأمر الأكثر إثارة للدهشة والشك** هو **نسبة الاستقرار المرتفعة جدًا (99%)** المذكورة في اختبار 3DMark Wild Life. هذا الرقم يتناقض بشدة مع نسبة 63% المسجلة للـ 888 الأصلي ومع السمعة المعروفة لهذه السلسلة بمشاكل الحرارة. **من المحتمل جدًا أن تكون نسبة الاستقرار هذه مضللة** أو خاصة بجهاز واحد ذي تبريد استثنائي أو ظروف اختبار غير واقعية، ولا تعكس الأداء المستدام الفعلي تحت ضغط طويل الأمد لمعظم الأجهزة.
  • نتيجة GeekBench 6 Compute (GPU) البالغة 4142 هي أيضًا أقل بشكل غير متوقع من نتيجة 888 الأصلي (5373)، مما يزيد من الشكوك حول اتساق بيانات اختبارات GPU.
  • بشكل عام، من المتوقع أن يكون أداء الألعاب ممتازًا في البداية، ولكنه سيظل عرضة لنفس مشكلة الاختناق الحراري وانخفاض الأداء بعد فترة من اللعب مثل الـ 888 الأصلي، وربما بشكل أسرع بسبب الترددات الأعلى.
• دعم واجهات برمجة التطبيقات (APIs): يدعم Vulkan 1.1, OpenCL 2.0, DirectX 12.1، وميزات Snapdragon Elite Gaming.

• وحدة المعالجة العصبية (NPU): يضم نفس معالج الإشارة الرقمية Hexagon 780، ولكنه جزء من الجيل السادس من محرك Qualcomm AI Engine **بتردد أعلى وقدرات معززة.**
• دور الـ NPU: يقوم بتسريع نفس مجموعة المهام الواسعة المتعلقة بالذكاء الاصطناعي ولكن بسرعة أكبر.
• تحسين تجربة المستخدم: يتيح معالجة أسرع للميزات الذكية، مما قد يحسن من استجابة الكاميرا والتطبيقات التي تعتمد على AI.
• أرقام الأداء (TOPS): **هذا هو التحسين الرئيسي الثاني.** أعلنت كوالكوم أن أداء الذكاء الاصطناعي تم تعزيزه بنسبة تزيد عن 20% ليصل إلى **32 تيرا عملية في الثانية (TOPS)**، مقارنة بـ 26 TOPS في الـ 888 الأصلي. هذا يجعله أحد أقوى معالجات الذكاء الاصطناعي في وقت إطلاقه.

• • نوع ذاكرة الوصول العشوائي (RAM): يدعم ذاكرة LPDDR5 بتردد 3200 ميجاهرتز.
  • بنية الناقل وعرض النطاق الترددي: يستخدم ناقل 4x 16 Bit بعرض نطاق 51.2 جيجابت في الثانية.
  • الحد الأقصى لحجم الذاكرة: يدعم ما يصل إلى 24 جيجابايت.
  • نوع واجهة التخزين: يدعم UFS 3.0 و UFS 3.1.

(جميع مواصفات الذاكرة والتخزين مطابقة لسنابدراجون 888 الأصلي).

• • معالج إشارة الصور (ISP): يستخدم نفس معالج Spectra 580 ISP الثلاثي المتقدم.
  • قدرات تسجيل الفيديو (Video Capture): يدعم تسجيل الفيديو بدقة 8K@30fps و 4K@120fps.
  • قدرات تشغيل الفيديو (Video Playback): يدعم تشغيل الفيديو بدقة 8K@30fps.
  • دعم ترميزات الفيديو (Video Codecs): يدعم H.264, H.265 (HEVC), VP8, VP9.
  • دعم ترميزات الصوت (Audio Codecs): يدعم الترميزات الشائعة.
  • دعم الشاشة: يدعم شاشات 4K@60Hz أو QHD+@144Hz.

(جميع قدرات الوسائط المتعددة مطابقة لسنابدراجون 888 الأصلي).

• • مودم الاتصالات: يدمج نفس مودم Snapdragon X60 5G.
  • دعم شبكات الجيل الرابع (4G): يدعم LTE Cat. 22.
  • دعم شبكات الجيل الخامس (5G): يدعم Sub-6/mmWave بسرعات تصل إلى 7.5 Gbps تحميل و 3 Gbps رفع.
  • دعم Wi-Fi: يدعم Wi-Fi 6 و Wi-Fi 6E.
  • دعم Bluetooth: يدعم Bluetooth 5.2 مع Snapdragon Sound.
  • دعم أنظمة الملاحة (Navigation): يدعم GPS (Dual), GLONASS, Beidou, Galileo, QZSS, SBAS, NAVIC.

(جميع مواصفات الاتصال مطابقة لسنابدراجون 888 الأصلي).

• الكفاءة المعمارية: مثل سابقه، يركز المعالج على الأداء الأقصى أكثر من الكفاءة القصوى، ويعتمد على نفس عملية تصنيع Samsung 5nm.
• تأثير TDP واستهلاك الطاقة: قيمة TDP المرتفعة (8 واط) وزيادة تردد النواة الرئيسية قد تؤدي إلى استهلاك طاقة أعلى قليلاً وتوليد حرارة أكبر تحت الحمل مقارنة بالـ 888 الأصلي.
• الأداء المستدام والاختناق الحراري: **من المتوقع بشدة أن يرث سنابدراجون 888 بلس نفس مشاكل الحرارة والاختناق الحراري التي عانى منها الـ 888 الأصلي، وربما تكون أكثر حدة** بسبب الترددات الأعلى. على الرغم من أن عملية “binning” (اختيار أفضل الشرائح) قد تساعد قليلاً، إلا أن البنية الأساسية وعملية التصنيع لم تتغير. **يجب التعامل مع نسبة الاستقرار المرتفعة (99%) المذكورة في اختبار 3DMark بحذر شديد وشكوك كبيرة،** حيث تتعارض مع تجارب المستخدمين الفعلية (مثل مستخدمي Motorola Edge 30 Fusion) والسمعة العامة لهذه السلسلة.
• التأثير على عمر البطارية: من المرجح أن يكون التأثير على عمر البطارية مشابهًا للـ 888 الأصلي، مع استهلاك مرتفع أثناء المهام المكثفة مما يؤدي إلى استنزاف أسرع للبطارية.

• ملخص نتائج الاختبارات:
  • AnTuTu 10: حوالي 961,175 نقطة (أعلى من 888).
  • GeekBench 6: حوالي 1550 (Single-Core) / 3887 (Multi-Core) (أعلى من 888).
  • 3DMark Wild Life: حوالي 5462 نقطة (**مع نسبة استقرار مشكوك فيها 99%**).
  • GeekBench 6 Compute (GPU): حوالي 4142 نقطة (أقل من 888 بشكل غريب).
• تحليل ومقارنة: تظهر الاختبارات (خاصة AnTuTu و GeekBench CPU) أن سنابدراجون 888 بلس يقدم دفعة طفيفة ولكن قابلة للقياس في أداء CPU الأقصى وأداء AI مقارنة بالـ 888 الأصلي. ومع ذلك، فإن أداء GPU يبدو متناقضًا في الاختبارات المتاحة، والأهم من ذلك، **لا توجد مؤشرات موثوقة على أنه يعالج مشكلة الأداء المستدام والحرارة.**
• الانعكاس على التجربة الشاملة: يوفر تجربة استخدام فائقة السرعة، ربما أسرع بشكل هامشي من الـ 888 في بعض السيناريوهات. لكن تجربة الألعاب الطويلة من المرجح أن تظل تعاني من نفس مشاكل انخفاض الأداء بسبب الحرارة.
• مؤشرات أخرى: يعتبر هذا المعالج تحديثًا تدريجيًا لم يقدم حلاً للمشكلة الرئيسية لسلفه (الحرارة)، وسرعان ما تم تجاوزه بواسطة Snapdragon 8+ Gen 1 الذي عالج هذه المشكلة بالانتقال إلى تصنيع TSMC.

• أداء CPU أقصى أعلى قليلاً: بفضل تردد نواة X1 المرتفع.
• أداء NPU معزز بشكل كبير (32 TOPS): قفزة ملحوظة في قدرات الذكاء الاصطناعي.
• يحتفظ بجميع نقاط قوة سنابدراجون 888:** أداء GPU خام ممتاز، قدرات ISP رائدة (8K/4K120)، دعم ذاكرة/تخزين سريع، اتصال متكامل ومتقدم.

• **يرث نفس مشاكل الحرارة والاختناق الحراري** من سنابدراجون 888، وربما تكون أسوأ قليلاً بسبب الترددات الأعلى.
• **أداء مستدام ضعيف** تحت الحمل الطويل (يجب تجاهل نسبة الاستقرار المرتفعة المذكورة في المصدر).
• **استهلاك طاقة مرتفع** تحت الحمل.
• **يعتمد على نفس عملية تصنيع Samsung 5nm** التي واجهت انتقادات.
• **تجربة لعب غير متسقة** بسبب انخفاض الأداء الحراري.
• **التحسينات على الـ 888 الأصلي طفيفة** في الأداء الفعلي لمعظم المستخدمين.
